Welded Aluminum Honeycomb Panel

焊接蜂窝板

替代胶粘蜂窝板、厚重铝单板的高性能结构材料

Scroll

Product Overview

焊接蜂窝复合板｜轻量化环保板材解决方案

钎焊铝蜂窝复合板，以铝合金蜂窝芯、上下铝面板为基材，经600℃高温真空钎焊一体成型。面板与蜂窝芯各连接点形成稳定金属冶金结合，不含胶水及非金属粘接层。

板材采用蜂窝夹层结构，可搭配氟碳、聚酯彩涂铝卷进行表面装饰，具备轻量化、高强度、防火耐温、抗振动特性；适用于建筑幕墙、吊顶、轨道交通、船舶、工业设备、航空工装等领域，是胶粘蜂窝板、实心厚铝单板的优质选材。

Core Advantages

采用真空钎焊技术，实现铝面板与蜂窝芯无胶结合，从根本上杜绝分层、脱胶与开胶隐患，结构稳固持久。

比传统建材减重40%以上，大幅降低建筑荷载；独特的蜂窝结构赋予板材极高的抗弯刚度，大板面仍平整挺括。

通体采用金属材质，达到国家GB8624-2012 A1级不燃标准，在高温火焰下不燃烧、无有毒烟雾，安全性能卓越。

蜂窝芯的密闭空气层形成天然的隔音隔热屏障，有效降低噪音传播与热量传导；同时具备优异的抗冲击与减震缓冲能力。

表面经氟碳或聚脂涂层处理，具备极强的耐候性，无惧日晒雨淋、酸碱腐蚀及紫外线老化，户外使用寿命长达20年以上。

支持裁切、折弯、冲压等多样化加工，适配各类造型需求；全铝材质可100%循环回收再利用，符合绿色低碳的环保理念。

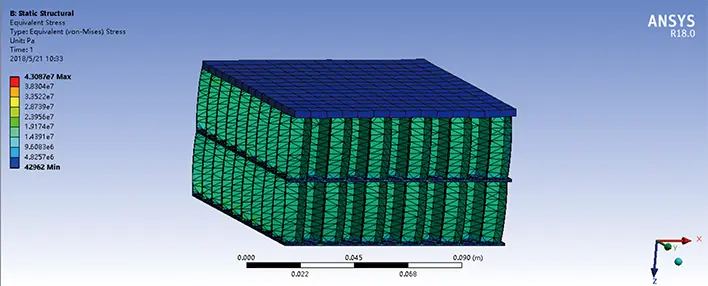

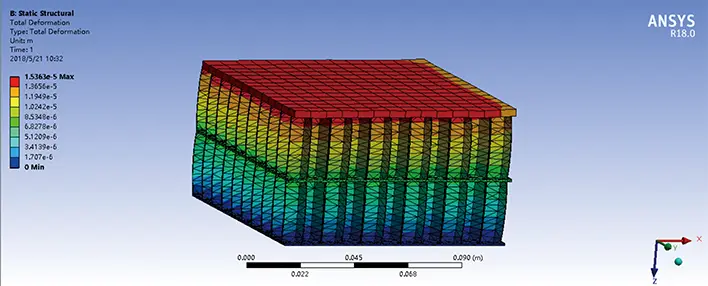

Technical Parameter

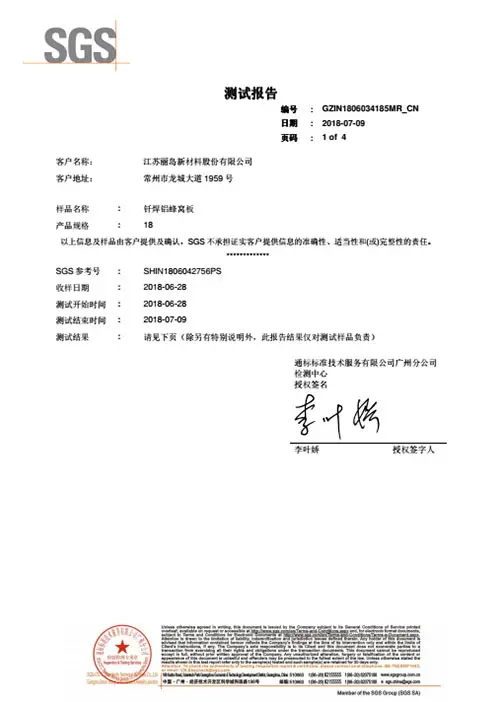

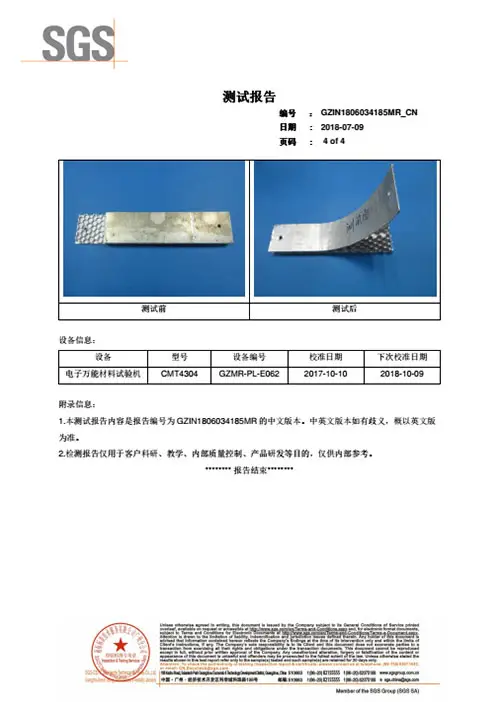

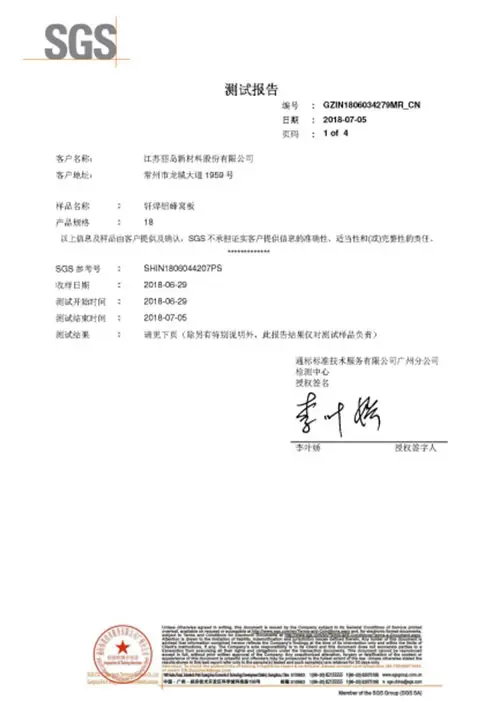

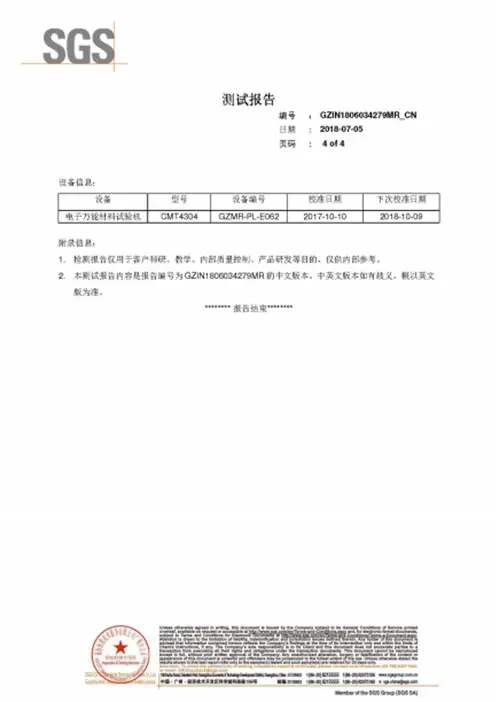

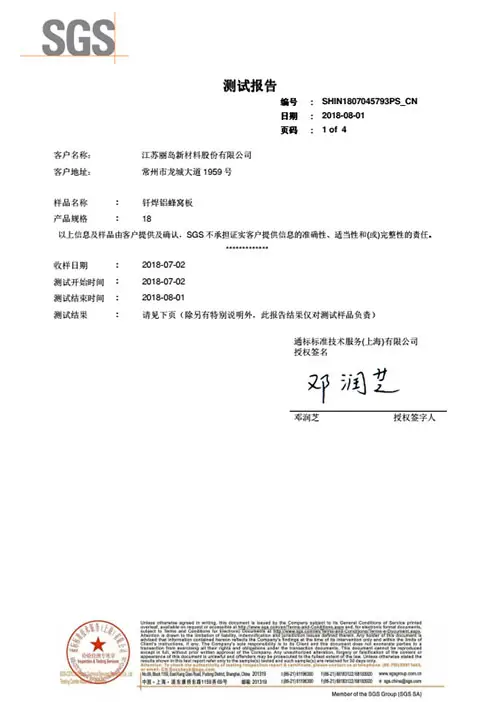

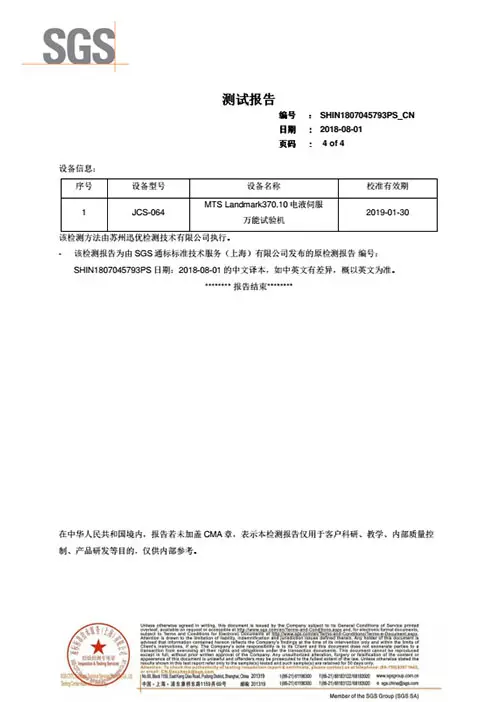

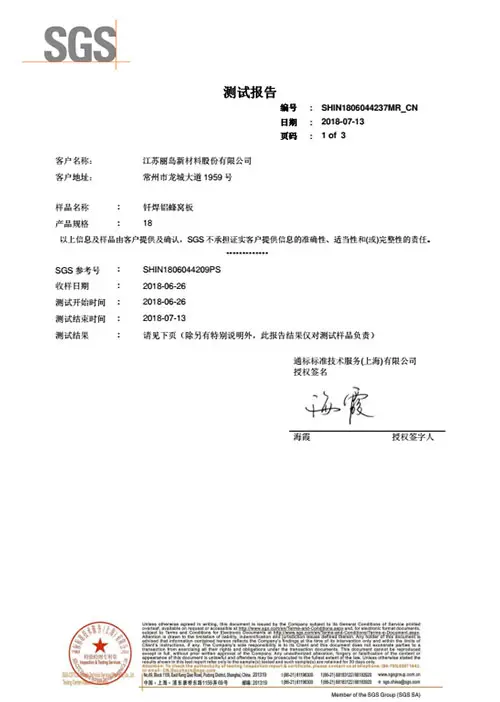

序号	实验报告名称	实验标准号	目前胶粘铝蜂窝地板性能要求	试验结果	备注

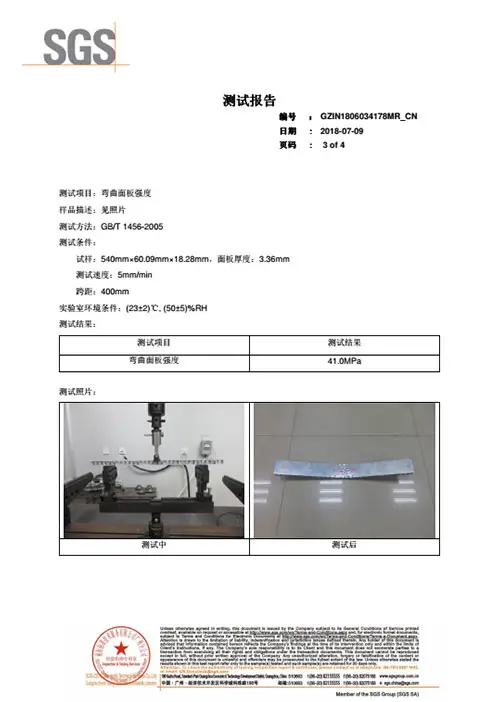

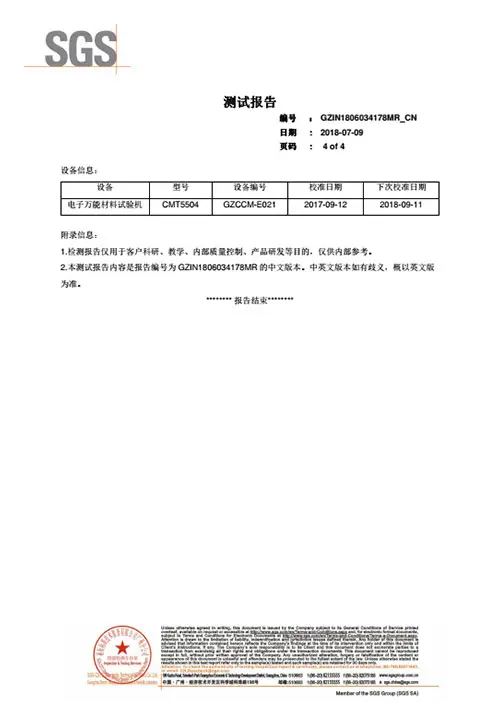

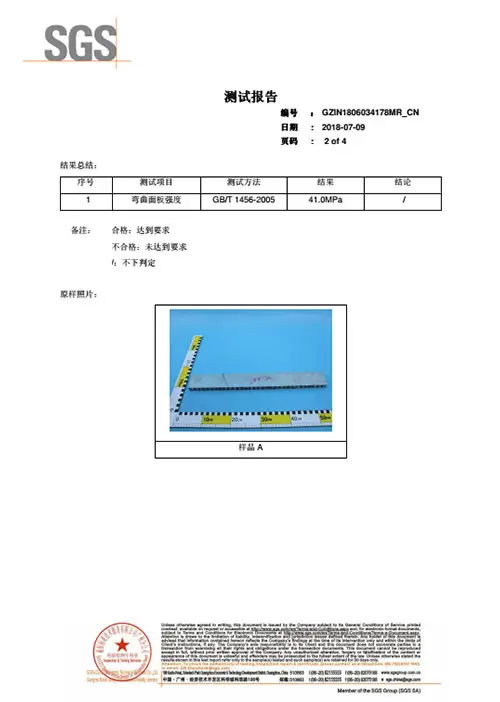

1	弯曲强度测试报告	GB/T1455-2005 <<夹层结构弯曲性能试验方法>>	无	155MPa

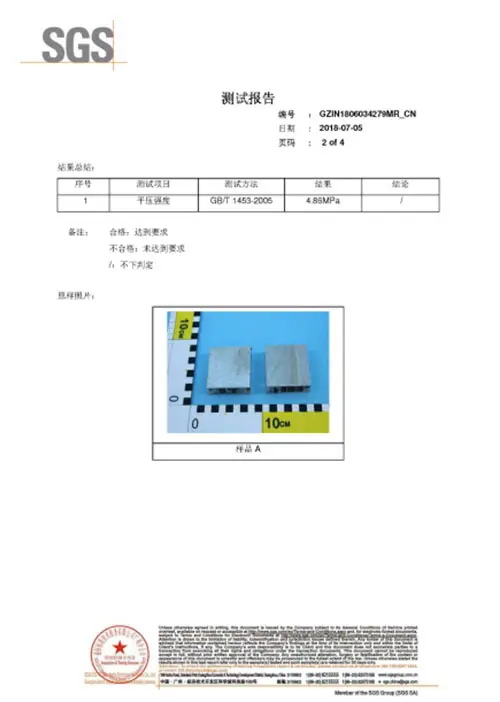

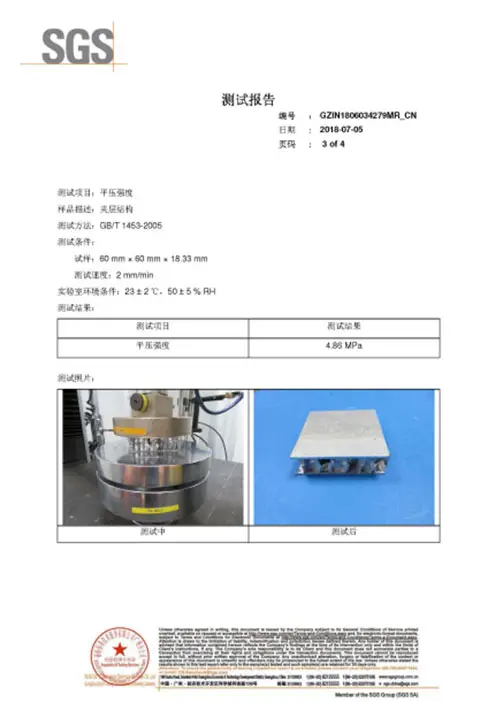

2	平压强度测试报告	GB/T1453-2005 <<夹层结构或芯子平压性能试验方法>>	2MPa	5.09MPa

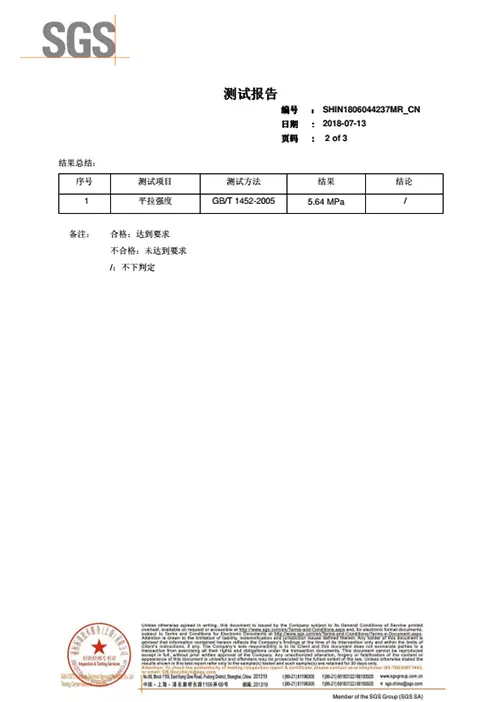

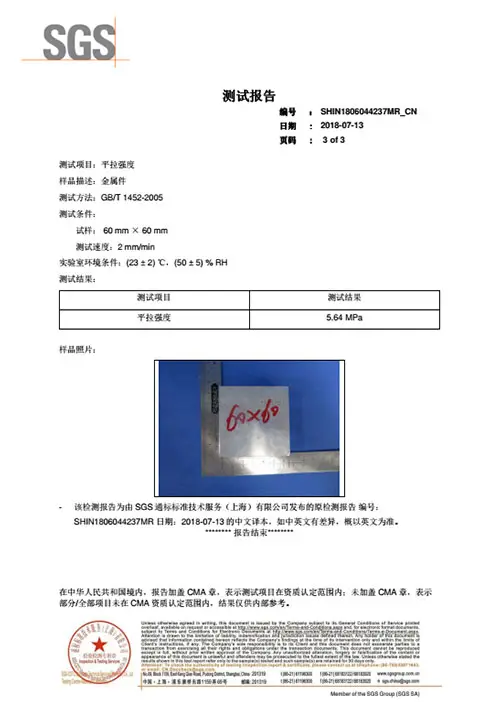

3	平拉强度测试报告	GB/T1452-2005 <<夹层结构或芯子平拉强度试验方法>>	3.5MPa	8.29MPa

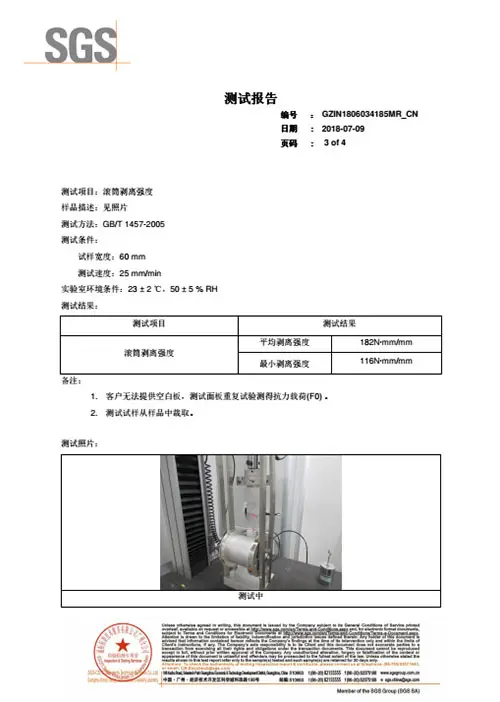

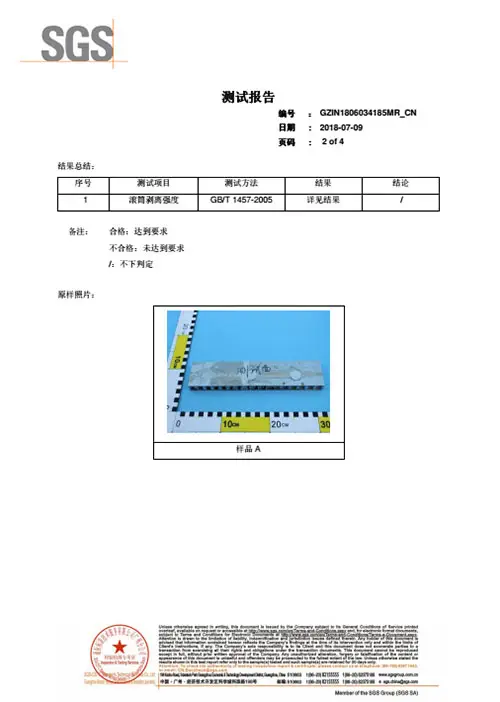

4	滚筒剥离强度测试报告	GB/T1457-2005 <<夹层结构滚筒剥离强度试验方法>>	60 (N.mm)/mm	231 (N.mm)/mm

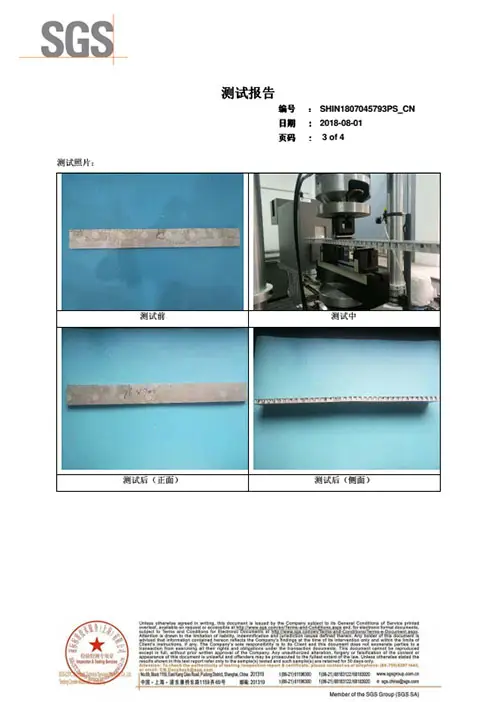

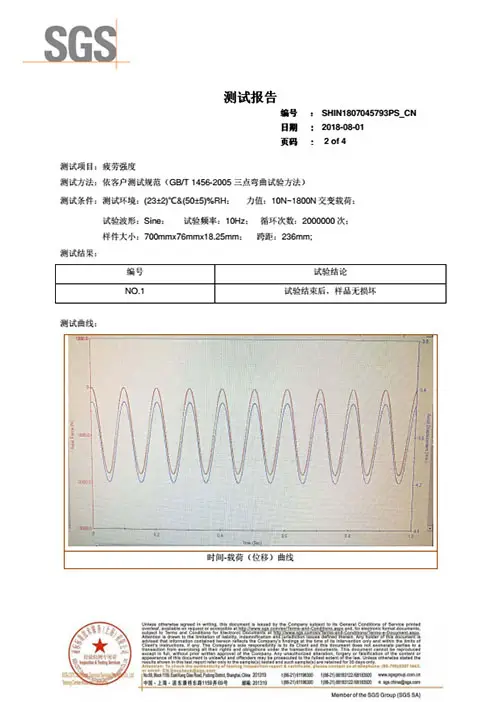

5	抗疲劳性测试报告	载荷0.3-3.6KN,频率10Hz,跨距236mm,300万次	2Hz,100万次	无损伤
6	隔声试验报告	ISO10140-2;2010<<声学-建筑构件隔声的实验室测量-第二部分：空气声隔声的测量>>	28dB	28dB	特殊结构可达35dB
7	导热系数试验报告	GB/T13475-2008 <<绝热稳态热传递性质的测定标定和防护热箱法>>	无	4.8W/(m2.K)

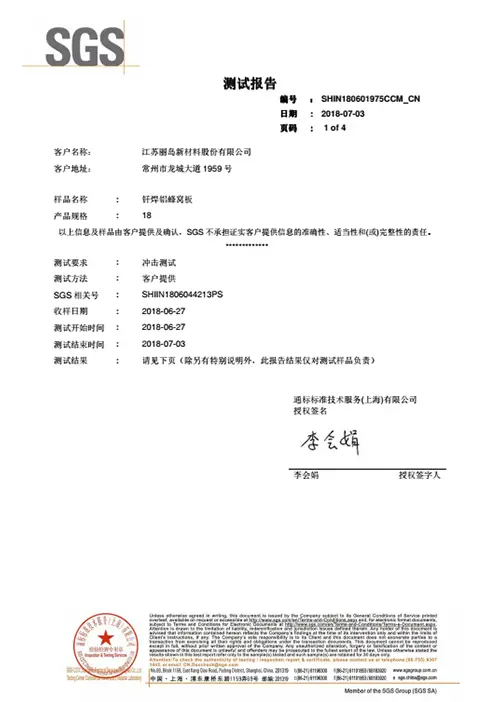

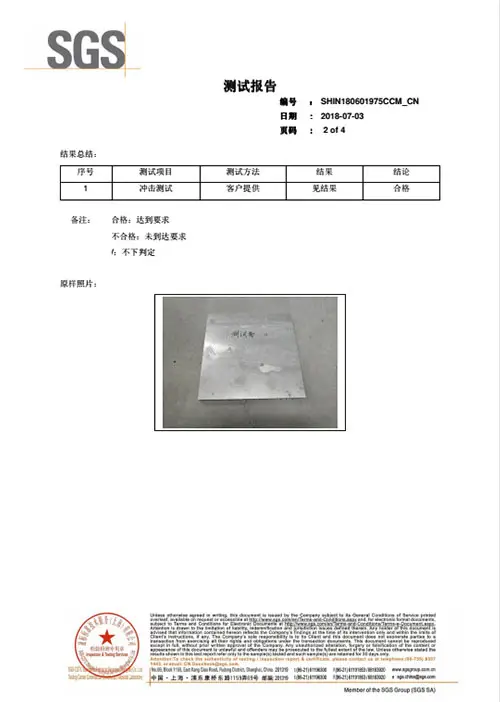

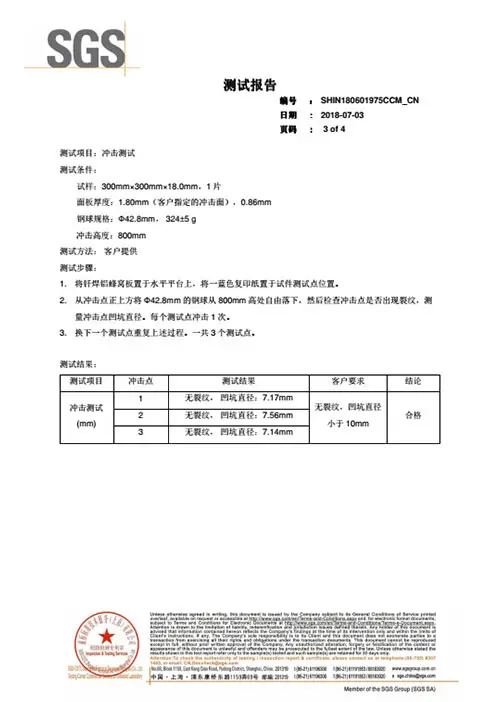

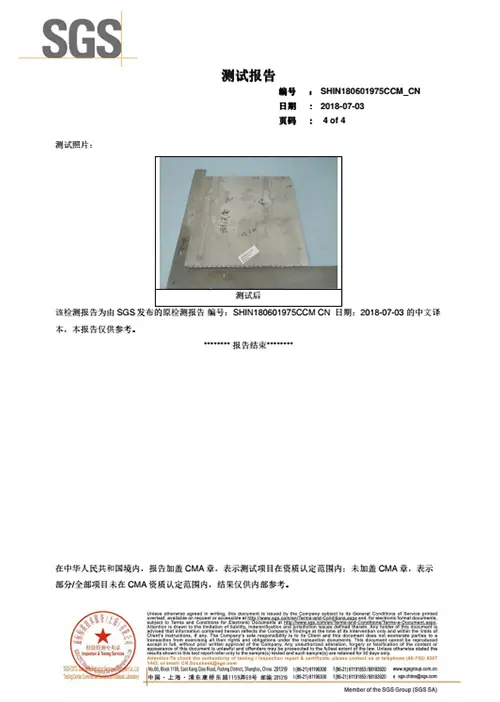

8	落球冲击试验报告	在样品上方2米处，直径50mm,质量500g的钢球自由落体，(样品表面粘贴2.5mm地板布)，半小时后测量凹陷深度	小于0.5mm	深度小于0.5mm
9	耐火试验报告	BS EN1363-1;2012	无	燃烧46分钟时，样品背火面无开裂，塌陷，破损，火苗窜出等现象，试件保持完整	SGS出具报告
10	168H中性盐雾测试报告	ISO9227-1990<<人造气氛腐蚀试验-盐雾试验>>	小于0.5mm	深度小于0.5mm
